2022-07-18
SF（Saito-Foley）方法是假设为圆柱形微孔，见方程1，是由HK方法扩展而来，提出了孔径与相对压力之间的关系。

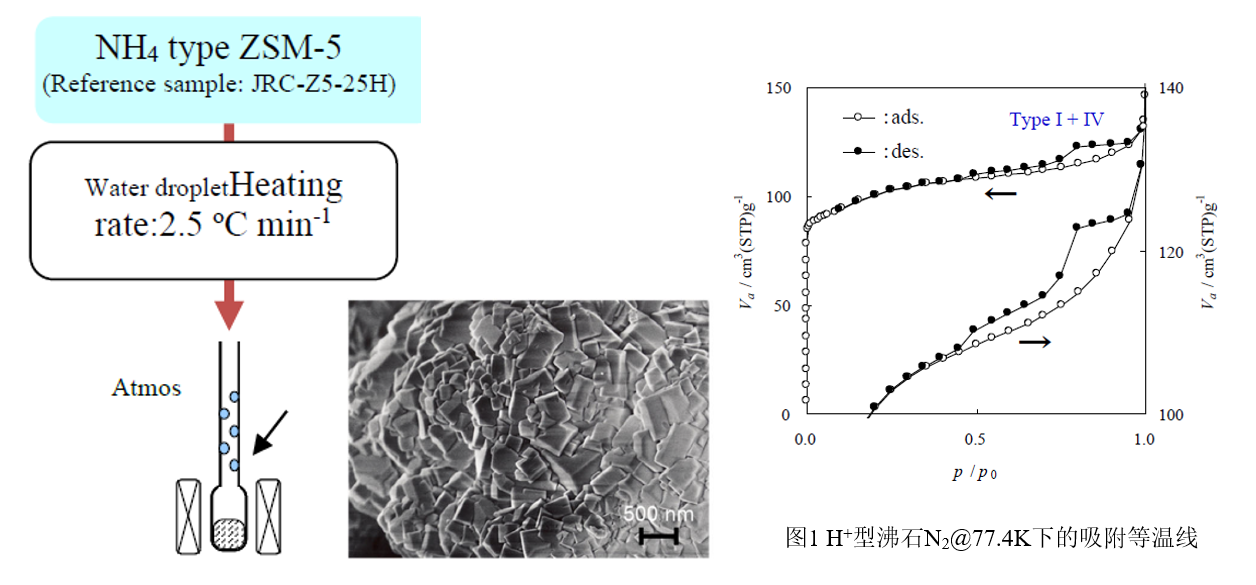

NH4型ZSM-5（MFI型沸石）是H+型ZSM-5，在大气压力下经过535℃高温加热3小时制备，从图1的SEM图像可以证实，它是由200纳米左右的多层多面体颗粒形成的聚集体，其粒子之间有狭缝型微孔。H+型 ZSM-5在N2 下，77.4 K 时吸附/脱附等温线（图 2） 可归类为I +IV型，并出现迟滞现象，在p/p0=0.42才闭合，由此可以确认它是一个间隙孔，也可以看到粒子中存在微孔。

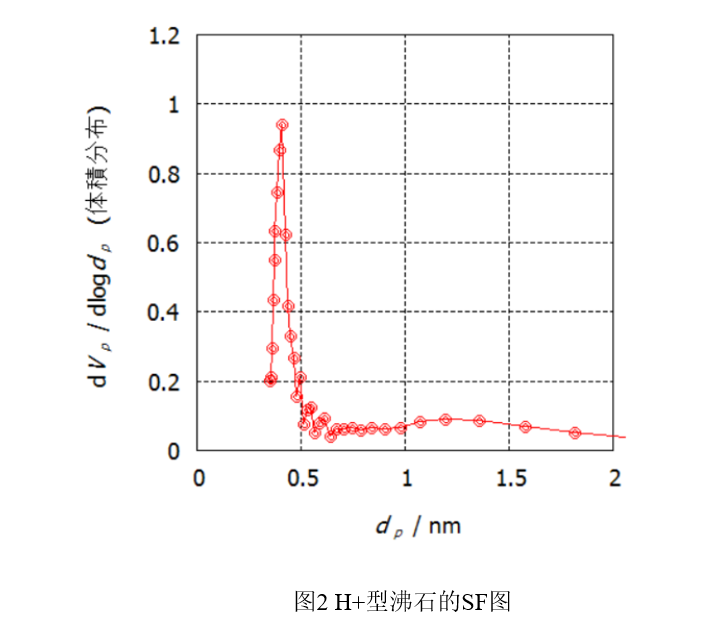

图2是N2@77.4K等温线的SF图。从中可以证实，微孔的孔径和孔容分别为0.41nm和0.13cm3g-1。
有关多孔沸石样品的结构评估，请参阅第 13 篇文章（t 图）和第8篇文章（INNES图）。
参考文献：Kazuyuki Nakai, Masachi Shiramando, Hiromitsu Naono, Zeolite, 23,2 (2006)
Delivering Growth – in Asia and Beyond.
1469336(1)2065916.jpg)
7506476(1)5775081(1)1848415.jpg)
7506476(1)57750814048856.jpg)
3376665(1)9565387.jpg)
(1)76252798853225.jpg)
6848271.jpg)
5709465.jpg)
6752711.jpg)
37996882728070.jpg)
1772290.jpg)
2655776.jpg)
6600669.jpg)
9573070.jpg)
2315760.jpg)
23157605652515.jpg)
3297041(1)4779233.jpg)
9057915(1)7221764.jpg)
9872981.jpg)
9671940.jpg)
1736016.jpg)
5057667.jpg)
