2021-02-08
固体薄膜测试应用
- 美国鲁道夫Rudolph全自动折光仪J257
仪器介绍：
本实验采用美国鲁道夫Rudolph全自动折光仪J257进行测试，J257全自动折光仪具有以下特点：
1. 液体及固体样品折光率均可测试
2. 折光率测试范围：1.26~1.72,准确度：0.0001
3. 采用帕尔贴半导体控温，温控范围：10~100℃，温度准确度：0.05℃
4. 超大数据存储空间，内置32G固态硬盘，数据存储10万条以上
5. 8寸高清触摸彩屏，中文、英文等多语言可选择

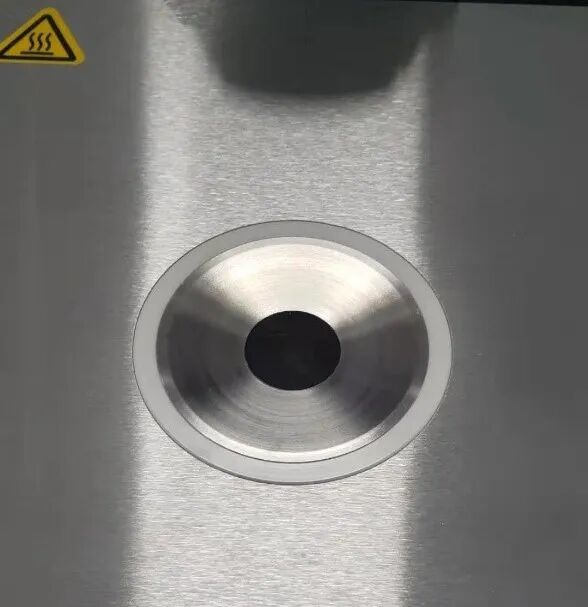

6. 超扁平式测量池设计，非常有利于固体薄膜类样品测试操作，且测量池本身采用蓝宝石材质，耐磨损，易清洁，保证10年以上使用寿命
7. 可完全满足21CFR PART 11数据完整性要求：
① 权限管理 ② 电子签名 ③ 审计追踪等
8. 拥有Load-N-Go™技术，简化操作测试步骤，提升测试效率
9. 拥有Smart Measure智能检测技术，提醒操作者错误测试结果，提升准确度。
① 自动检测测量池是否清洁干净
② 自动检测样品填加不当

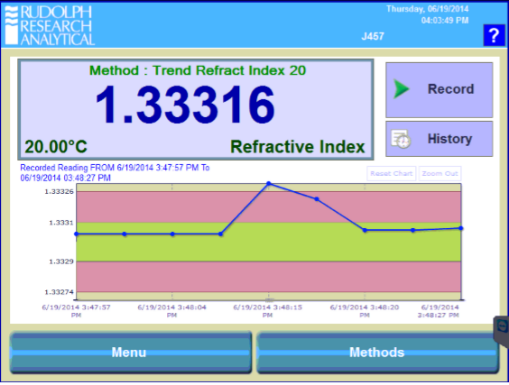

10. 拥有Trend Analysis数据图谱显示功能

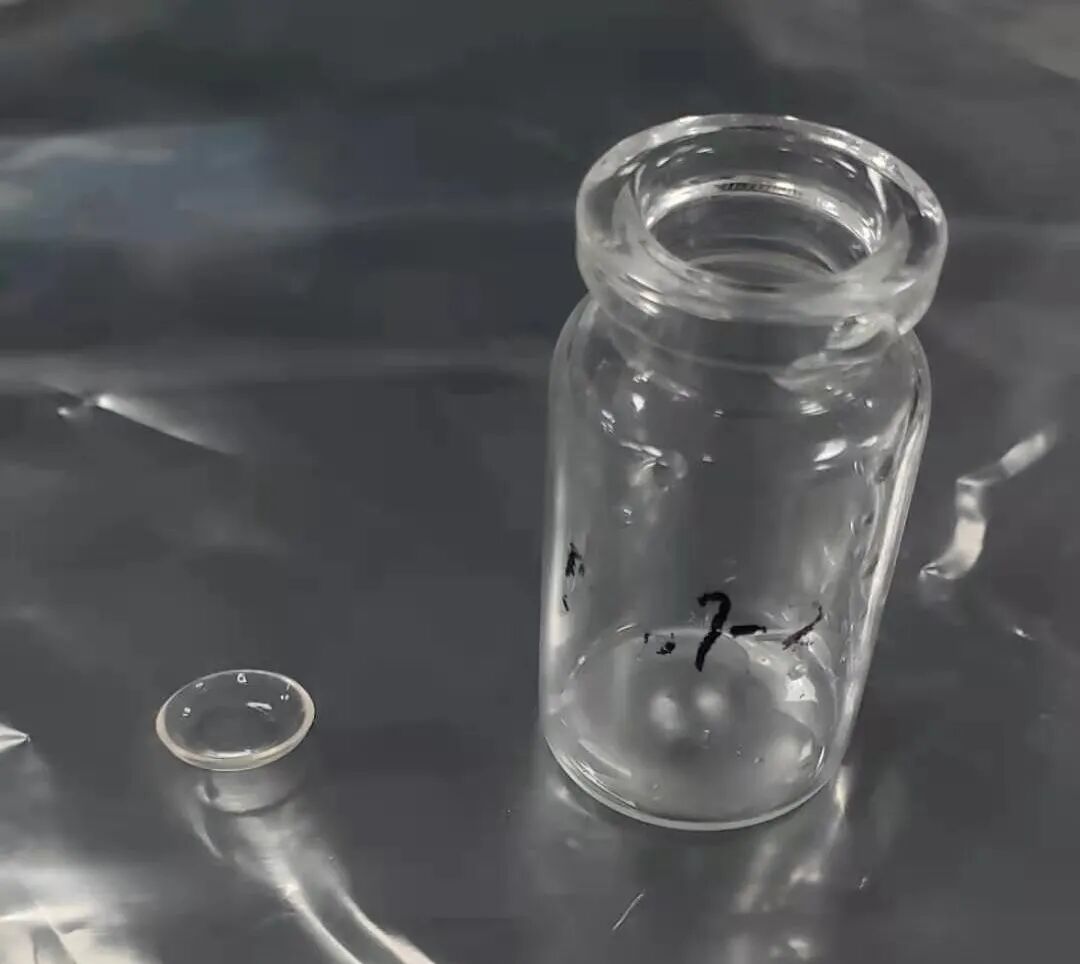

二、样品名称：球型曲面薄膜（隐形眼镜）
三、测试方法
步：佩戴干净的橡胶手套，将样品小心取出，并使用擦镜纸将样品表面的溶液吸收干净。
第二步：测试样品前，分别对仪器进行空气、水、标油三点校准以确保仪器测试准确。
第三步：分别将样品的中心球面及球面的边缘放置于仪器测量池上，通过仪器“Smart measure”功能判定样品是否拜访正确，样品放置好后，开始进行测量，每个位置平行测试5次并记录结果。
注：

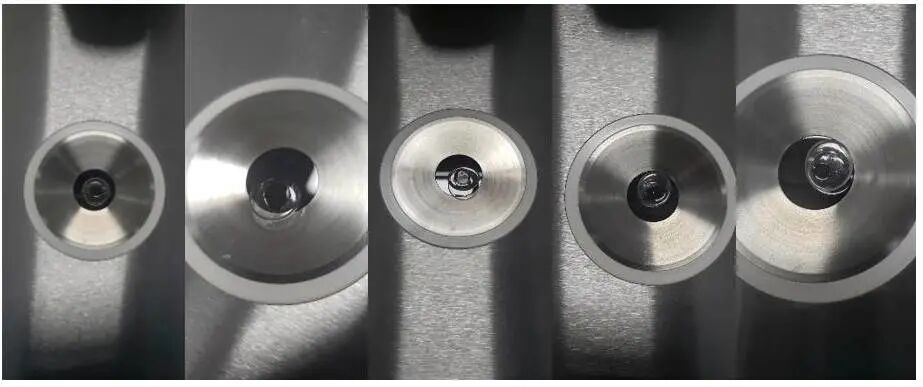

① 为验证样品边缘厚度一致性,测试边缘时，分别选择样品的“上”、“左”、“下”、“右”四个边缘点进行测试（如下图）。
② 为验证样品边缘厚度变化是否会影响折光率，将样品球面中心折光率
与边缘4点折光率数值进行比较。

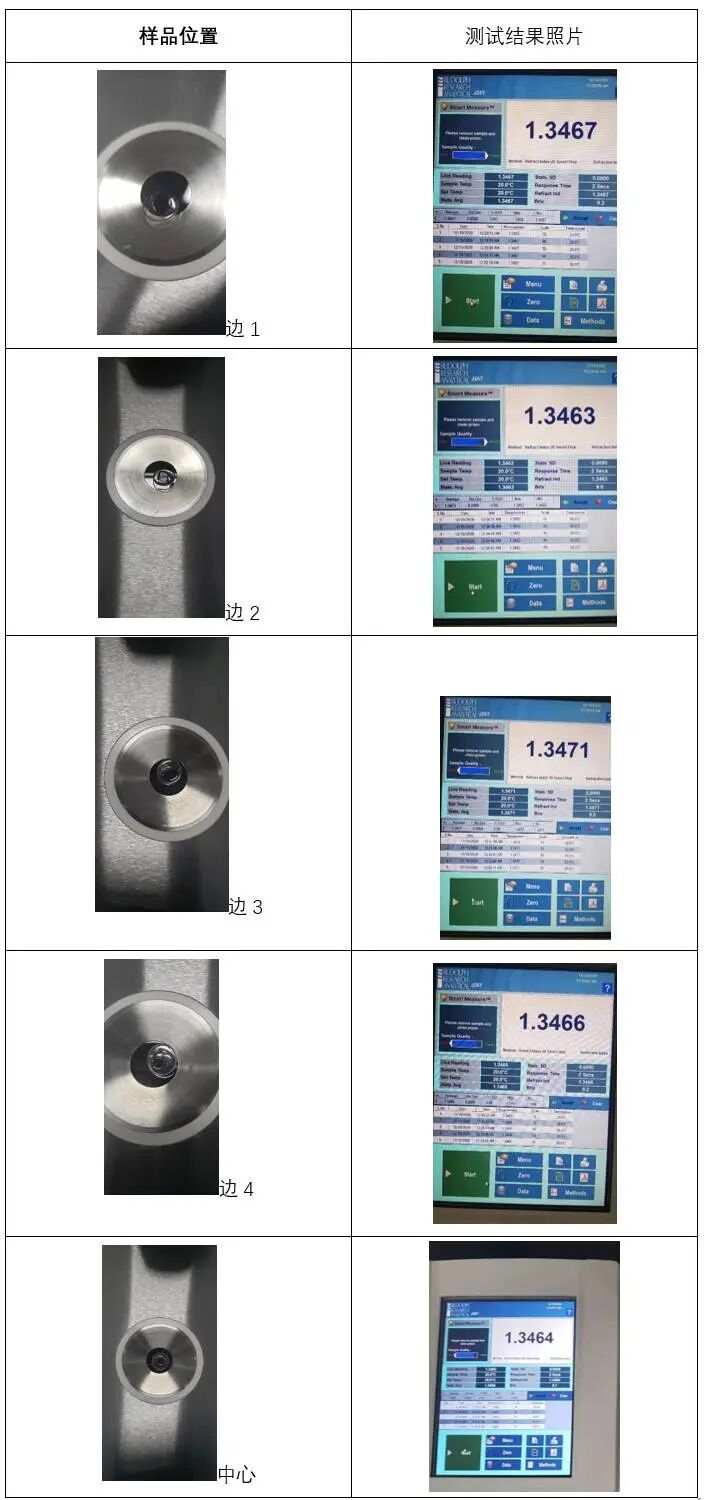

③ 所有测试结果拍照记录。
（中心） （边1） （边2） （边3） （边4）
四、测试结果
① 测试温度：20℃

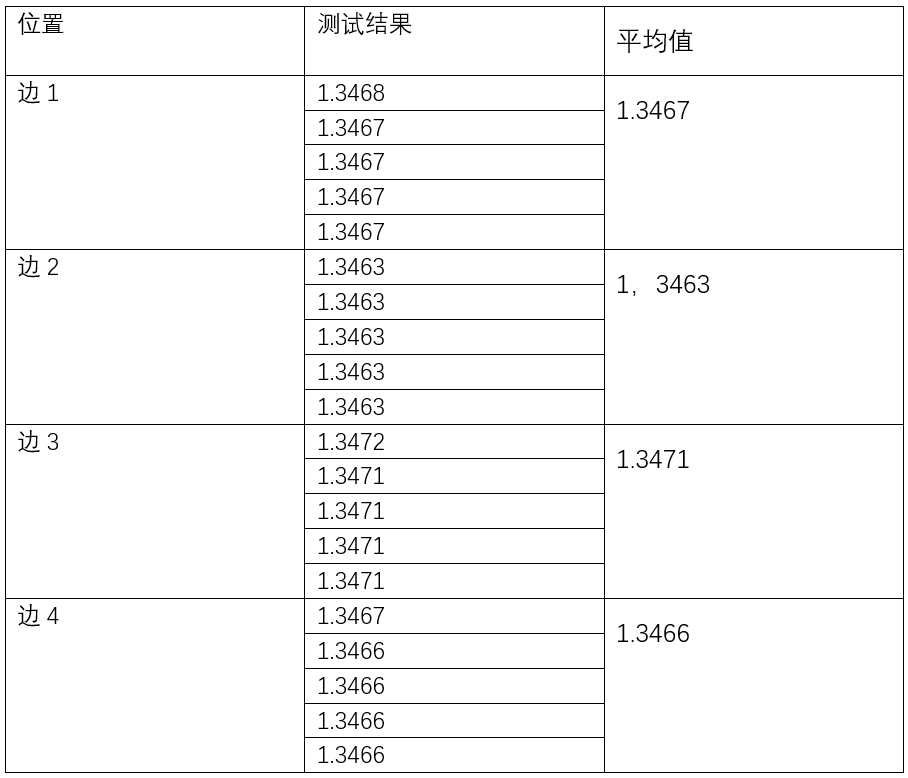

② 数据结果：
五、测试结论
① 样品边缘厚度的有很微小变化，通过折光仪测试，折光率会在小数点第四位发生变化。
② 样品球面中心折光率非常接近样品边缘的折光率，只在小数点第四位有差异。
③ 通过仪器的“Smart measure”功能可有效指导操作者样品摆放位置是否正确，进而提升检测结果的一致性。
